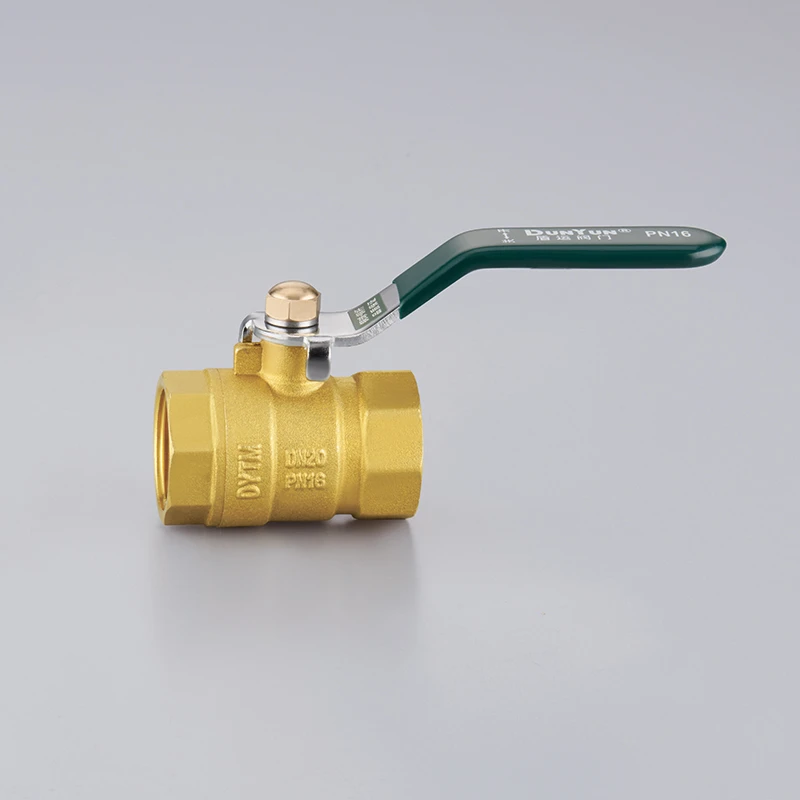

La poignée à levier de robinet à tournant sphérique en laiton (femelle) est un composant de commande utilisé pour actionner l'ouverture et la fermeture des robinets à tournant sphérique en laiton. Doté d'une conception de connexion à trou interne, il fonctionne en conjonction avec la tige de valve pour permettre le fonctionnement en rotation de la valve.
Spécification technique
- Pression nominale: 1,6 MPa
- Support de travail: Eau, Huile, Vapeur
- Température de fonctionnement: -20 degrés Inférieur ou égal à t Inférieur ou égal à 120 degrés
- Norme de filetage: Conforme à la norme ISO 228
Spécifications matérielles
Fabriqué à partir de laiton de qualité supérieure HPb59-1 avec une teneur en cuivre supérieure ou égale à 59 %
Résistance à la traction supérieure ou égale à 380 MPa, limite d'élasticité supérieure ou égale à 180 MPa
Copper ion antibacterial rate >99,2 %, inhibant efficacement E. coli, Staphylococcus aureus et d'autres agents pathogènes
Processus de fabrication
Corps de valve forgé avec précision + usiné CNC
Traitement de passivation de surface formant une couche protectrice d'oxyde dense
Uniformité de l'épaisseur de paroi Inférieure ou égale à ± 0,15 mm, garantissant une résistance constante
Résistance à la corrosion
Test au brouillard salin Supérieur ou égal à 240 heures sans corrosion
Résistance aux acides-alcalis : aucune corrosion significative dans les environnements à pH 4-10
Environnement d'application
Température de fonctionnement : -20 degrés à 120 degrés
La durée de vie dans les environnements humides, acides et alcalins atteint 1,8 fois la moyenne de l'industrie
Médias appropriés : eau, huile, liquides acides faibles-alcalins
Performances d'étanchéité
Conception de compensation automatique à bille flottante permettant d'obtenir une fuite bidirectionnelle nulle
Pression d'essai de coque : 25 bar (2,5 MPa)
Pression d'essai du siège : 18 bar (1,8 MPa)
Etanchéité : Taux de fuite Inférieur ou égal à 10⁻⁶ mbar·L/s
Durée de vie
Équipé d'un anneau de compensation élastique, s'adaptant automatiquement aux variations de température de ± 50 degrés
Cycles de commutations supérieurs ou égaux à 50 000 fois sans usure notable
Sealing performance retention rate >95 % (cycle de service de 10 ans)
Performance d’ouverture et de clôture
La balle utilise une structure de rotation de 1/4 de tour (90 degrés)
Couple d'ouverture et de fermeture Inférieur ou égal à 2,8 N·m
Efficacité d'ouverture et de fermeture améliorée de 60 % par rapport aux vannes à vanne
Performances des fluides
Coefficient de résistance à l'écoulement aussi bas que 0,04
Réduit la consommation d’énergie du transport fluide de 20 %
Résistance à l'usure
Surface de la bille nitrurée, dureté HRC 45-50
Conception de prévention de la pollution
Le piège à impuretés intégré intercepte les particules inférieures ou égales à 0,3 mm
Empêche les dommages aux surfaces d'étanchéité, réduisant ainsi la fréquence de maintenance
Personnalisation du produit
Traitement de surface :Poli / Chromé / Nickelé / Plastique pulvérisé
Type de poignée :T-Type/L-Type/Papillon/Ball
Type de connexion :Trou carré/trou hexagonal/trou octogonal/trou cannelé
Spécifications de taille :DN15 / DN20 / DN25 / DN32 / DN40 / DN50
Options de couleur :Naturel / Rouge / Bleu / Noir / Gris
Fonction de verrouillage :Avec trou de verrouillage/sans trou de verrouillage
